在现代电子设备中，充电器是至关重要的组成部分，而数码管的加入使得充电器的功能更加丰富和直观。数码管可以显示电压、电流等重要参数，帮助用户更好地监控充电状态。然而，正确的接线方法是保证数码管正常工作并确保安全的前提。本文将详细介绍充电器数码管的接线方法，帮助电子爱好者和专业人士准确而高效地完成连接。
一、了解充电器数码管的基本工作原理
在开始接线前，先要了解数码管和充电器的工作原理。数码管通常是一种七段显示管，通过不同的段组合显示数字和一些字符。在充电器应用中，数码管配合微控制器（如Arduino）可以显示充电电流、电压等信息。微控制器通过编程控制数码管的显示，而数码管则需要连接适当的电源和信号线。
二、准备工具和材料
开始接线之前，需要准备以下工具和材料：
1.数码管（共阴或共阳，视具体型号而定）
2.微控制器（如ArduinoUno）
3.电阻（限流用，根据数码管规格确定）
4.导线若干
5.焊接工具或接线端子
6.面包板（非必需，便于测试和搭建原型）
7.万用表（用于测量和检测）
三、数码管接线步骤
3.1连接数码管与微控制器
要确定数码管的类型（共阴或共阳），这将决定引脚的接地方式。以下是接线步骤：

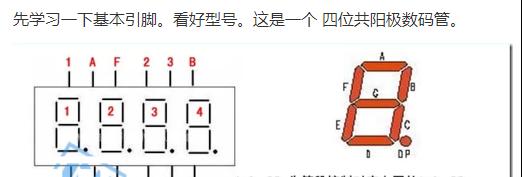

1.确定公共端：共阴数码管需要将所有的阴极连接到地线（GND），而共阳则需要将所有的阳极连接到正电源（如+5V）。
2.连接数据线：选择微控制器的数字输出引脚（如D2至D9），将这些引脚连接到数码管的各个段控制引脚。注意，这里需要通过限流电阻连接，以保护数码管不受损害。
3.编程控制：编写相应的程序代码，使得微控制器能够控制数码管显示所需的字符和数字。如果使用Arduino，可以利用ArduinoIDE中的`LedControl`库简化编程过程。
3.2焊接和稳固接线
完成面包板连接后，使用焊接工具将导线和数码管端子永久性地连接起来。确保所有的焊接点干净、牢固，无短路或虚焊现象。在焊接之前，可以利用接线端子将数码管和微控制器临时连接起来，进行测试确认无误后再进行焊接。
3.3测试数码管
接线完成后，上电测试。检查数码管是否能正确显示预设信息。使用万用表确认电压和电流在正常范围内，无短路或过载现象。
四、常见问题与解决方法
在数码管接线的过程中，可能会遇到一些常见问题。以下是一些常见问题的解决方法：
数码管不亮或显示异常：首先检查电源连接是否正确，然后检查限流电阻是否匹配数码管规格。检查代码是否有误，确认所有段控制引脚都已正确编程。
显示闪烁或不稳定：检查电源电压是否稳定，确保没有干扰信号影响到微控制器的运行。
五、实用技巧与背景知识
为了进一步提升你的接线技能，以下是一些实用的技巧和背景知识：
学习微控制器编程基础：了解基本的编程知识，能够帮助你更好地控制数码管。
查阅数码管数据手册：每个数码管型号的引脚定义可能略有不同，请仔细阅读数据手册，确保接线正确。

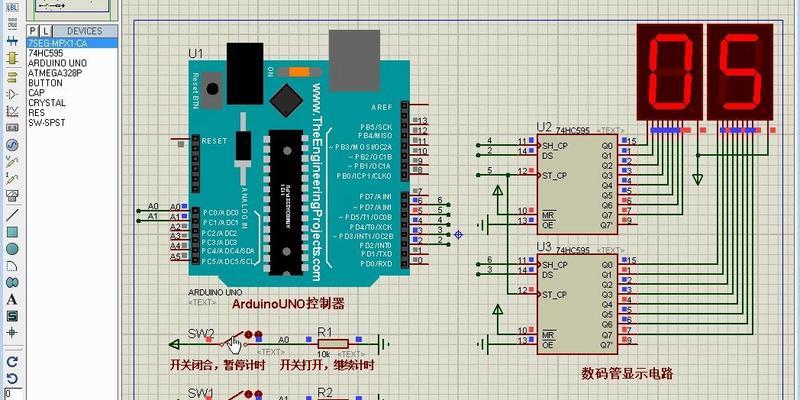

使用电路模拟软件：在实际焊接前，可以使用如Proteus等电路模拟软件进行测试，以避免潜在的错误。
六、
通过以上步骤和方法，你可以完成一个基本的充电器数码管接线操作。正确的接线方法不仅能够保证设备的安全稳定运行，而且也能带来更好的用户体验。希望本文能够帮助你在电子DIY项目中大展身手，成功地将数码管应用到你的充电器上。
