在当今这个快节奏的数字时代，手机已经成为我们日常生活和工作中不可或缺的工具。为了保持其运行，手机充电器的重要性不言而喻。然而，当面对新款手机充电器出现故障时，我们或许需要查看其线路图来诊断问题所在。本文将为您提供查看新款手机充电器线路图的方法，并辅助您理解如何应用这些信息进行故障排除。
1.初识手机充电器线路图

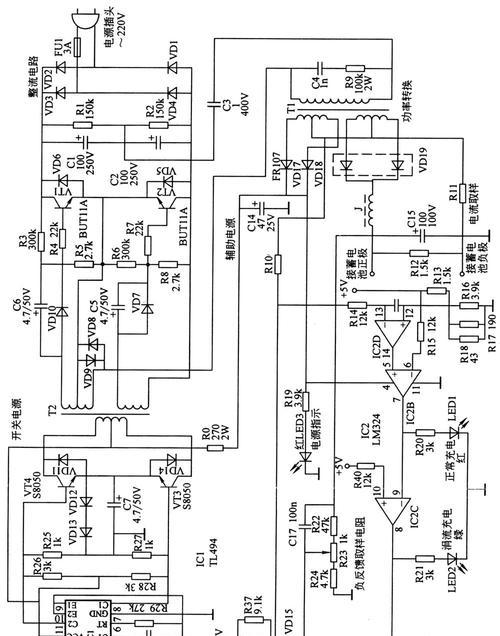

手机充电器线路图是电路设计的可视化表示，其中包含了各种电子组件如电阻、电容、二极管、变压器和USB连接器等之间的连接关系。了解这些线路图能帮助我们识别充电器内部的路径，了解电流如何流经各个组件。
2.查找充电器线路图的途径
通常，新款手机充电器的线路图不会公开，但通过一些途径，我们仍然有可能找到它们：
充电器制造商的官方网站：一些厂商会提供技术支持文件，其中可能包含线路图。
专业电子论坛和社区：在这里，热心的技术人员有时会分享他们找到的线路图。
技术资料数据库：例如AllDatasheet这类的电子元件数据库，有时也能找到相关信息。
3.如何读取线路图
一旦我们找到了线路图，接下来需要了解如何解读它：
3.1理解符号和标识
电阻：通常用一个矩形表示，旁边标注阻值。
电容：以两个平行线表示，有时会标注容量和耐压值。
二极管：类似箭头的标志，箭头指向正极。
变压器：通常由两个或多个矩形组成，表示其多个绕组。
3.2跟踪电流路径
从输入接口开始，沿着线路图上的连接线，可以追踪电流的流动路径。注意，线路图上一般会标示电压极性，这对于理解电路的工作状态至关重要。
4.使用线路图诊断故障
4.1检查外观
在开始之前，先检查充电器是否有明显的物理损坏，例如断线或烧焦的痕迹。
4.2对比线路图
将线路图与实际的充电器线路进行对比，检查是否有元件损坏或焊接点脱落。
4.3测量电压和电阻值
使用万用表对充电器的关键节点进行电压和电阻测量，与线路图上的设计参数进行对比。
5.常见问题解答
问：如果找不到官方线路图怎么办？
答：可以尝试使用同型号或类似型号的线路图作为参考，但注意其中的差异性，不能直接等同。
问：查看线路图是否需要专业知识？
答：是的，理解线路图需要一定的电子知识基础。如果你不熟悉电路图的阅读，建议寻求专业人士的帮助。
问：没有电子知识背景，如何安全地进行故障检测？
答：建议将故障的充电器交由专业人士处理，以免发生安全风险。
6.综上所述
新款手机充电器线路图的查看和解读是一个需要专业知识的过程，但通过上述方法，即便非专业人士也能对充电器内部结构有一个大致的了解。如果你在探索线路图的过程中遇到了困难，或者在处理故障时信心不足，切记求助于专业的维修服务。只有这样，才能确保手机充电器的安全使用，避免可能的危险。
